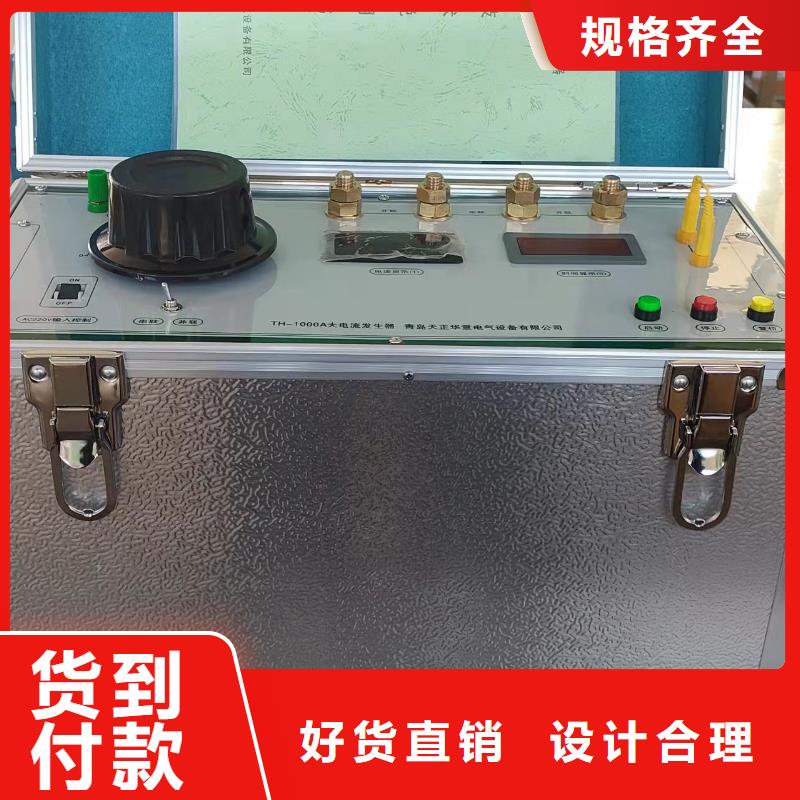

大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

大电流发生器.自动升流试验自动升流试验和手动升流试验的试验过程类似，首先也进行接地检查和回零检查，确认后进入如下界面,如图9:图9 自动升流试验界面按上方法切换到“开始”确定后进行试验，与手动升流试验不同之处就是升流过程将自动升到“目标电流”值，然后启动进行计时。升流过程为逼近方式，首先快速升到接近目标电流值，然后再进行微调，保证输出电流几乎为目标电流值。（5）冲击速断试验冲击速断试验和升流试验的试验过程有些不同，本试验不进行回零检查，可以直接输出电流，长耐流时间为999mS。步，关闭电源开关，直接短接输出线。第二步，开启电源开关，利用手动升流试验升到所需的电流，然后关闭电源开关让调压器处于相应的位置。第三步，在输出端接上被试品。第四步，开启电源开关，进入“冲击速断试验”界面，如图10:图10 冲击速断试验界面按上方法可以设置耐流时间和电流上限，然后切换到“试验”确定后进行试验，此时不会进行回零检查直接输出所需电流。（6）功能选择按键盘上的“功能”就进入功能界面,如图11:图11 功能界面进入功能界面后，可以选择“接地保护检查参数”、“系统日历时钟调整”、“试验操作注意事项”等界面。接地保护检查参数：设置是否要接地保护检查。系统日历时钟调整：设置时钟的时间，为打印报表提供时间依据。试验操作注意事项：为用户提供一些操作规范和注意事项。（7）打印按键盘“打印”按键可以打印试验果，在此不赘述。
