以下是:三相电能表校验装置交直流标准源设计合理的产品参数
| 产品参数 |
|---|
| 产品价格 | 666/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铝合金 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 10 |
|---|
| 工作温度 | 45 |
|---|
三相电能表校验装置交直流标准源设计合理_天正华意电气设备(吉安市分公司),固定电话:18762195566,移动电话:18762195566,联系人:杨经理,QQ:805146545,平度市平安路2号 发货到 江西省 南昌市、景德镇市、九江市、赣州市、萍乡市、新余市、吉安市、上饶市、抚州市、宜春市 吉州区、青原区、吉水县、峡江县、新干县、永丰县、泰和县、遂州县、万安县、安福县、永新县、井冈山市。 江西省,吉安市 2022年，吉安市地区生产总值为2750.33亿元，增长5.1%。
三相电能表校验装置交直流标准源设计合理的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:三相电能表校验装置交直流标准源设计合理的图文介绍
三相电能表校验装置 手动校验功能校验之前首先要预置被校表参数，使用BDJ-3AC标准表需置7个参数，使用RM-10/11标准表需置8个参数，这些参数代码及定义是：A 被校表额定电流，4位有效数字。H 被校表电流过载倍数，2位有效数字 三 被校表启动电流千分值，两位有效数字。口 校验控制方式，1位有效数字，“1”表示用光电头 “2”表示用手动开关 被校表准确度，两位有效数字。n 校验圈数，两位有效数字。预置参数使用“校值”键，步骤是：（1）按该键，显示窗口出现全部参数，当前可预置参数的代码在闪动，重复按该键，代码将依次闪动。（2）选定代码后，按数字键，数字进入该参数位，同时将原有数字左移一位，本参数输入正确后，可按“校值”键输入下一个参数，比如输“n”值为5圈，要先按“0”再按 ”即可。（3）全部校验参数置好后，按“功率”“电能”等任一键即可退出预置参数状态。按“功率”键，显示标准表测量功率，Ｐ窗口显示１秒功率值，单位瓦特。按“电能”键Ｐ窗口将显示累计电能值，单 表位， 表示当地误差显示窗口）同时校３块表， 对应显示被校表误差。在使用光电头的手动校验时，没有收到光电头脉冲时 ＃为当地误差显示窗口）符号位置显示“ ，每收到一个光电头脉冲Ｇ１－Ｇ３会闪亮一次），当达到预定圈数，自动显示出误差并发出一声音响，装置能够连续不断地计算和显示误差，每次计算结果和累计脉冲数，可一直保 持到下一次校验结果替代为止，误差显示小数点后三位，当误差大于±１０时显示Ｅ。7、起动与潜动实验为了能打印出启动和潜动实验结果，设置了“起动”“潜动”键。按“起动”键可进行启电流实验结果 Ic显示被校表流过毫安值 显示“ISUA“，这时要调节电流可以用＋、-、键调节，每按一次＋ 、-键输出电流改变4千分之一，也可以用电位器进行调节。按“潜动”键可以进行潜动实验，此时电源内部切断输出电流， 、显示为 表示潜动，在潜动实验时，可以按数字键“ 表示相对应被校表潜动实验合格，打印时合格以 表示，不和格时， 谐波功能谐波功能使用首先要设定谐波值，然后按下“谐波”键后，P窗口显示 ，其余窗口无显示，待源按照设定的谐波准备好输出时，显示恢复正常，此时启动输出即带有谐波。如果谐波已经在上次合成好存在电源内，按“谐波”键可以自动转换成谐波输出，不用等待。

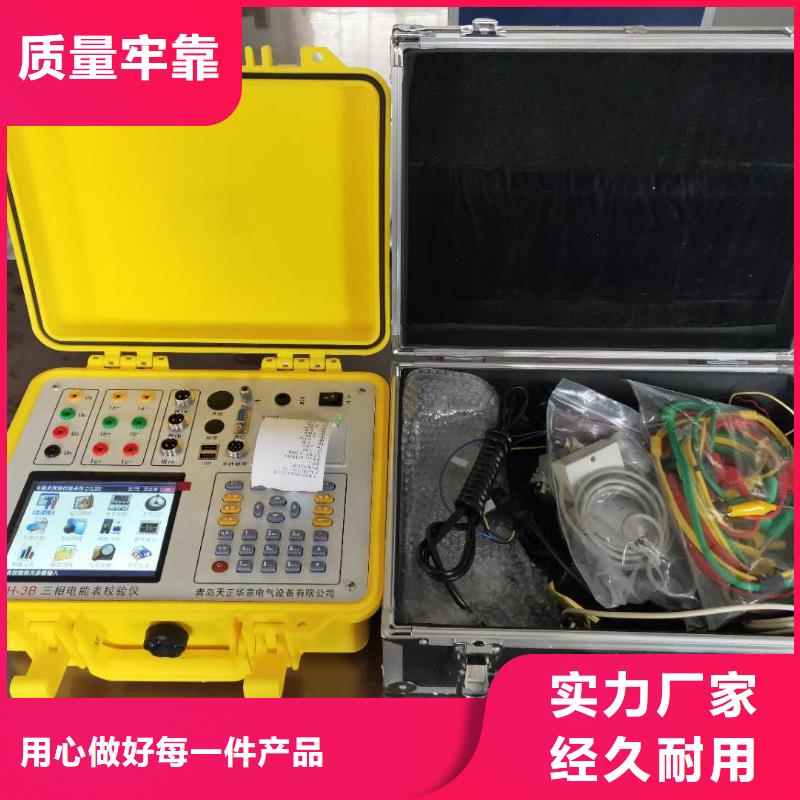

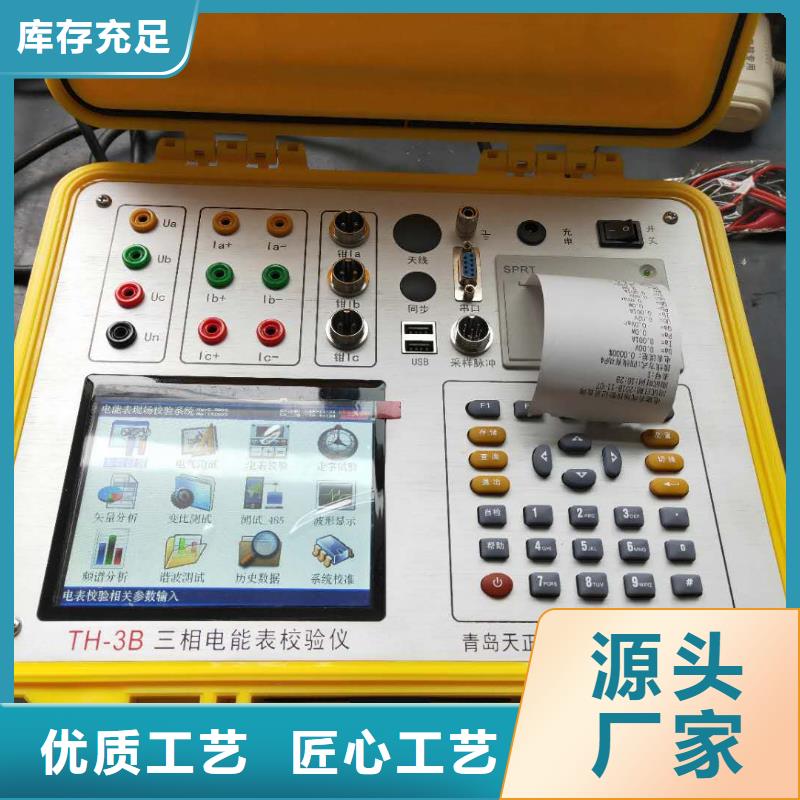

三相电能表校验装置一、基本操作TH-301)电压接线端子2)内置电流互感器接线端子3)脉冲输入插座4)标准脉冲输出插座5)USB数据通讯端子6)钳形电流互感器接线端子7)市电供电插座8)电源选择开关，市电或测试线路作为工作电源的选择开关9)键盘10)液晶屏及触摸屏11)总电源开关2.2 可校验的电能表类型本仪器可校验三相四线（Y接法）有功及无功电能表，三相三线（V接法）有功及无功电能表，也可以校验单相电能表。比如如下几类电能表三相四线3元件（Y接法）有功电能表。三相四线3元件正弦无功（真无功）电能表。三相四线3元件跨相无功电能表。三相四线3元件内相角为60度无功电能表。三相四线3元件内相角为90度无功电能表。三相三线2元件（V接法）有功电能表。三相三线2元件正弦无功（真有功）电能表。三相三线2元件跨相无功电能表。三相三线2元件内相角为60度无功电能表。三相三线2元件带附加电流线圈内相90度无功电能表。
天正华意电气设备(吉安市分公司)成立多年，集【手持式配电终端测试仪】研发、生产、销售和服务于一体的实业型企业，公司主要研制【手持式配电终端测试仪】并可根据客户图纸或要求研制各种非标【手持式配电终端测试仪】。 以人为本、科学管理、技术优先、品质保障、诚信务实，取得国内外客户的信赖与支持。 我们的目标是，让我们的【手持式配电终端测试仪】产品和服务誉满全球！
三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源,请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。
在江西省吉安市采购三相电能表校验装置交直流标准源设计合理请认准天正华意电气设备(吉安市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号）。
